產品品牌：Hitrol
產品類型：噴嘴流量計
產品型號：HFN 系列
HFN流量計產品概述：
測量原理是通過測量噴嘴的上游側和喉管之間產生的差壓值，從而得到流量。
噴嘴式流量計由于其結構材質比孔板式的價格貴，它可以用于測量高溫高壓液體的流量。在相同的測量條件下，噴嘴流量計擁有較高的機械強度，可容納超過大于百分之60體積的流體流量，并能測量含固體顆粒的流體的流速，比具有相同孔徑的孔板式干擾小。
適用于高速流動的流體。除了單噴嘴，Hitrol還提供側焊接短管的噴嘴（上游4D處和下游2D處）。其類型完全符合ISO-5167(包括ISA1932 噴嘴)，文丘里-噴嘴，ASME MFC-3M和ASME PTC-6標準。
HFN流量計規格
作業條件 | 流體 | 液體，氣體和蒸汽 | |
溫度額定值 | 取決于建筑材料 | ||
壓力額定值 | 真空到材料受承受的極限壓力 | ||
管道尺寸安裝方式 | 管道尺寸在2″ 到24″之間法蘭端、焊接端或其它要求。 | ||
比壓 | 0.20 到 0.80之間 | ||
材料 | 304或316不銹鋼，雙2205，哈氏C-276、254、碳鋼。特殊材料 要求 | ||
比壓容量 | 自定義大?。?.20到0.75之間） | ||
管道雷諾茲數 | 必須大于10000 | ||
永久壓力損失 | 40%到95%（取決于應用條件和壓比的差異） | ||
精度 | 滿量程±0.5%到±1.0%之間 | ||
測壓孔 | 墻壁安裝 | 高壓 | 上流的噴嘴入口面1D處 |
低壓 | 下流的噴嘴入口面0.5D處 | ||
喉管安裝 | 高壓 | 上流的噴嘴入口面1D處 | |
低壓 | 噴嘴喉管指定位置處 | ||

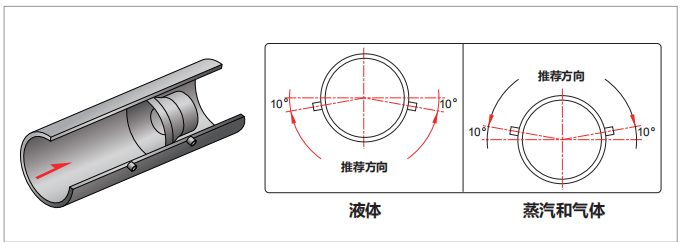

其測壓孔方向如下圖所示：
分為以下幾種類型：

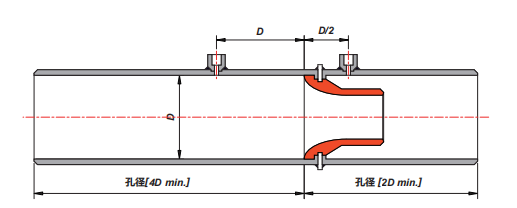

1、法蘭式噴嘴流量計
法蘭式噴嘴流量計通過管道和法蘭之間插入固定，適合頻繁的更換維修，符合ISO5167和ASME MFC-3M標準。

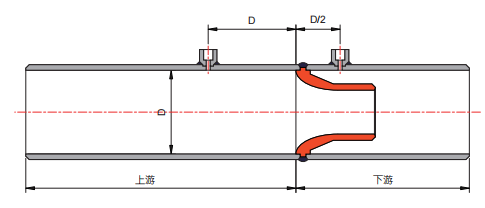

2、熔接式噴嘴流量計
熔接式噴嘴流量計用于法蘭式不適用的高溫和高壓應用場合。在無特殊要求時只提供該類型的標準件。

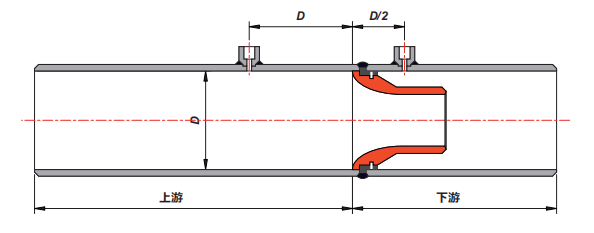

3、定位環式流量計
定位環式流量計用于沒有法蘭的管道中，它通過定位環和引腳固定，為避免焊接到異種材料，采用和管道相同 的制造材料。
4、敲針式噴嘴流量計
敲針式噴嘴流量計消除了異種材料的焊接，就像定位環類型一樣。 唯一的區別是，把這種噴嘴裝配到管道上通常比較困難。
